YJT-500液压尖轨直轨器

YJT-500液压尖轨直轨器主 要 技 术 参 数

1、直轨或弯轨力       500KN

2、系统压力          73Mpa

3、油缸行程         84mm±2mm

4、钩轨臂支点距离      1000mm

5、外形尺寸        1300×510×438（mm）

6、整机质量  （含液压油）   138kg

YJT-500液压尖轨直轨器结构和工作原理

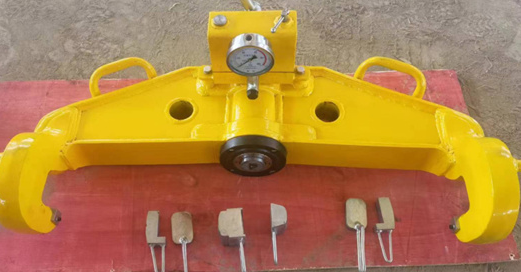

YJT-500液压尖轨直轨器主要由机架、手动泵站、液压缸、顶轨块、钩轨臂、钩轨垫铁及连接油管等部分组成。

YJT-500液压尖轨直轨器作业时，将该机水平放置于尖轨或普通钢轨上，液压缸活塞杆的顶块对准尖轨或普通钢轨变形位置的轨腰中心处，钩轨臂钩紧另侧轨腰中心。搬动手压泵搬杆，活塞杆伸出，顶块顶紧轨腰，同时，两侧钩轨垫铁也钩紧轨腰，往复搬动手压泵搬杆，向液压油缸供油,系统压力增高，活塞杆及顶块推力加大，在两侧钩轨臂的支承下，尖轨或普通钢轨产生变形，直至产生塑性变形，将尖轨或普通钢轨调直或弯曲。
